நுண்ணறிவு 2 கட்ட ஹைப்ரிட் மோட்டார் டிரைவர்
  • நுண்ணறிவு 2 கட்ட ஹைப்ரிட் மோட்டார் டிரைவர்நுண்ணறிவு 2 கட்ட ஹைப்ரிட் மோட்டார் டிரைவர்

நுண்ணறிவு 2 கட்ட ஹைப்ரிட் மோட்டார் டிரைவர்

Buy Intelligent 2 Phase Hybrid Motor Driver made in China. LICHUAN® is Intelligent 2 Phase Hybrid Motor Driver manufacturer and supplier in China.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

மொத்த விற்பனை புதிய நுண்ணறிவு 2 கட்ட ஹைப்ரிட் மோட்டார் டிரைவர் சீனாவில் தயாரிக்கப்பட்டது. LICHUAN® என்பது சீனாவில் இன்டெலிஜென்ட் 2 ஃபேஸ் ஹைப்ரிட் மோட்டார் டிரைவர் உற்பத்தியாளர் மற்றும் சப்ளையர்.

தயாரிப்பு அறிமுகம்

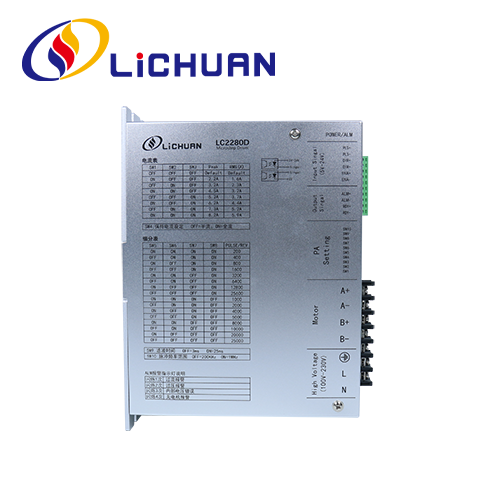

LC2280D என்பது 32-பிட் DSP தொழில்நுட்பத்தின் அடிப்படையில் உருவாக்கப்பட்ட ஒரு புதிய தலைமுறை டிஜிட்டல் டூ-ஃபேஸ் ஸ்டெப் டிரைவ் ஆகும். கட்டுப்பாட்டு சிக்னல் பிளக் பழைய மாடல்களின் அடிப்படையில் மாற்றியமைக்கப்பட்டுள்ளது, எனவே செயல்பாடு எளிதானது. 1 மெகா ஹெர்ட்ஸ் மற்றும் 200 ஹெர்ட்ஸ் துடிப்பு உள்ளீட்டு பயன்முறை மாற்றத்தை அனுமதிக்கும் டயலிங் சுவிட்ச் டிரைவில் சேர்க்கப்பட்டுள்ளது, சில நேரங்களில் ஏற்படும் குறுக்கீடு சிக்கலை திறம்பட தீர்க்கிறது மற்றும் தயாரிப்பு பயன்பாட்டை மிகவும் பிரபலமாக்குகிறது. இந்த இயக்கி மிகவும் மேம்பட்ட வழிமுறைகளை ஒருங்கிணைக்கிறது, செயல்பாட்டின் போது மோட்டாரால் ஏற்படும் சத்தத்தை வெகுவாகக் குறைத்து, மோட்டாரை மிகவும் நிலையானதாகவும் நம்பகத்தன்மையுடனும் இயங்கச் செய்கிறது. Nema42 ஹைப்ரிட் ஸ்டெப்பர் மோட்டருக்கான இந்த LC2280D இயக்கி பொருத்தம், மேலும் தகவல் அறிய விரும்பினால் இயக்கி கையேட்டைப் பார்க்கவும்.

தயாரிப்பு விவரக்குறிப்புகள்

➢ மின்னழுத்த உள்ளீடு வரம்பு: AC110V～280V
➢ அதிகபட்சம். உச்ச மின்னோட்டம்: 7.0A
➢ உட்பிரிவு வரம்பு: 400～60000ppr
➢ துடிப்பு வடிவம்: துடிப்பு + திசை (இரட்டை துடிப்பு ஆதரிக்கப்படவில்லை)
➢ துடிப்பு பதில் அதிர்வெண்: 0～1MHz
➢ துடிப்பு 1.5 வினாடிகளுக்கு நிற்கும் போது, ​​சுருள் மின்னோட்டம் தானாகவே தொகுப்பின் பாதியாக குறைக்கப்படும் மதிப்பு
➢ ஓவர்வோல்டேஜ், ஓவர் கரண்ட் மற்றும் மோட்டார் ஃபேஸ் இழப்பு பாதுகாப்பு செயல்பாடுகள் போன்றவை வழங்கப்படுகின்றன.

இயக்க சூழல் மற்றும் அளவுருக்கள்

● மின்னழுத்த உள்ளீடு வரம்பு:AC110V～280V
● அதிகபட்ச உச்ச மின்னோட்டம்:7.0A
● துணைப்பிரிவு வரம்பு:400～60000ppr
● துடிப்பு வடிவம்:துடிப்பு +திசை (இரட்டை துடிப்பை ஆதரிக்காதே)
● இம்பல்ஸ் ரெஸ்பான்ஸ் அதிர்வெண்: 0～1MHz
● துடிப்பு 1.5Sக்கு நின்றுவிடும், சுருள் மின்னோட்டம் தானாகவே இருக்கும் செட் மதிப்பில் பாதியாக குறைக்கப்பட்டது
● அதிக மின்னழுத்தம், அதிக மின்னோட்டத்துடன்; சம பாதுகாப்பு செயல்பாட்டின் மோட்டார் பற்றாக்குறை

சுற்றுச்சூழல் அளவுருக்கள்

● சேமிப்பக வெப்பநிலை:-20° ℃~65℃ · இயக்க வெப்பநிலை:0 ℃~50℃
● இயக்க ஈரப்பதம்: 40～90%RH(ஒடுக்காதது)
● அதிர்வு அதிர்வெண்: 0.5G (4.9m/s2)10Hz~ 55Hz (தொடர்ச்சியற்ற செயல்பாடு) க்கும் குறைவானது
● தூசி, எண்ணெய் கறை, அரிக்கும் வாயுக்கள், அதிக ஈரப்பதம் மற்றும் அதிக அதிர்வு உள்ள இடங்களைத் தவிர்க்கவும், மேலும் எரியக்கூடிய வாயு மற்றும் கடத்தும் தூசியைத் தடுக்கவும்

இயக்கி செயல்பாடு விளக்கம்

இயக்கி செயல்பாடு வழிமுறைகள்
மைக்ரோஸ்டெப்
உட்பிரிவு அமைப்பு		 இயக்கியின் மைக்ரோ-படி உட்பிரிவுகளின் எண்ணிக்கை நான்கு DIP சுவிட்சுகள் SW5~SW8 மூலம் அமைக்கப்பட்டுள்ளது. மொத்தம் 16 மைக்ரோ-படி உட்பிரிவுகள் உள்ளன. பயனர் உட்பிரிவுகளை அமைக்கும் போது, ​​இயக்கி முதலில் நிறுத்தப்பட வேண்டும். மதிப்பெண் அமைப்பிற்கு, டிரைவர் பேனல் வழிமுறைகளைப் பின்பற்றவும்.
வெளியீட்டு மின்னோட்டம்
அமைத்தல்		 இயக்கியின் வெளியீட்டு மின்னோட்டம் நான்கு DIP சுவிட்சுகள் SW1~SW4 மூலம் அமைக்கப்படுகிறது, மேலும் மொத்தம் 16 வெளியீடு மின்னோட்டங்கள் உள்ளன. குறிப்பிட்ட வெளியீட்டு மின்னோட்ட அமைப்பிற்கு, இயக்கி குழு விளக்கத்தைப் பார்க்கவும்.
தானியங்கி அரை ஓட்டம் செயல்பாடு துடிப்பு ரயில் நிறுத்தப்பட்ட சுமார் 0.3 வினாடிகளுக்குப் பிறகு, மின்னோட்டம் தானாகவே 50% (உண்மையான மதிப்பு 55%) குறைக்கப்படுகிறது, மேலும் வெப்பம்
தலைமுறை கோட்பாட்டளவில் 65% குறைக்கப்படுகிறது, இது மோட்டார் மற்றும் டிரைவரின் வெப்ப உற்பத்தியைக் குறைக்கிறது மற்றும் நம்பகத்தன்மையை மேம்படுத்துகிறது
சிக்னல் இடைமுகம் PUL+ மற்றும் PUL- ஆகியவை கட்டுப்பாட்டு துடிப்பு சமிக்ஞையின் நேர்மறை மற்றும் எதிர்மறை முனைகளாகும்; DIR+ மற்றும் DIR-ஆகிய திசை சமிக்ஞையின் நேர்மறை மற்றும் எதிர்மறை முனைகள்: ENA+ மற்றும் ENA- ஆகியவை செயல்படுத்தும் சமிக்ஞையின் நேர்மறை மற்றும் எதிர்மறை முனைகள், ALM+ மற்றும் ALM- ஆகியவை எச்சரிக்கை சமிக்ஞை வெளியீடு, RDY+ மற்றும் RDY- ஆகியவை சமிக்ஞை வெளியீட்டிற்குத் தயாராக உள்ளன.
மோட்டார் இடைமுகம் A+ மற்றும் A- ஸ்டெப்பிங் மோட்டரின் A-கட்ட முறுக்கின் நேர்மறை மற்றும் எதிர்மறை முனைகளுடன் இணைக்கப்பட்டுள்ளன; பி+ மற்றும் பி- ஸ்டெப்பிங் மோட்டாரின் பி-ஃபேஸ் முறுக்கின் நேர்மறை மற்றும் எதிர்மறை முனைகளுடன் இணைக்கப்பட்டுள்ளன. A மற்றும் B இரண்டு-கட்ட முறுக்குகளை மாற்றும்போது, ​​மோட்டாரின் திசையை மாற்றியமைக்க முடியும்.
பவர் கனெக்டர் AC சக்தியால் இயக்கப்படுகிறது, வேலை செய்யும் உள்ளீட்டு மின்னழுத்த வரம்பு: 110V～280VAC
காட்டி ஒளி டிரைவில் சிவப்பு மற்றும் பச்சை என இரண்டு காட்டி விளக்குகள் உள்ளன. பச்சை விளக்கு என்பது பவர் இன்டிகேட்டராகும், இது இயக்கி இயக்கப்படும் போது எப்போதும் இயக்கத்தில் இருக்கும்; சிவப்பு விளக்கு என்பது தவறான குறிகாட்டியாகும், இது அதிக மின்னழுத்தம் அல்லது மின்னோட்டத் தவறு இருக்கும்போது எப்போதும் இயக்கப்படும். தவறு நீக்கப்பட்ட பிறகு, சிவப்பு விளக்கு அணைக்கப்படும். இயக்கி தோல்வியுற்றால், பவர் சுழற்சி மற்றும் மறு இயக்கம் மட்டுமே தவறை அழிக்க முடியும்.
நிறுவல்
குறிப்புகள்		 இயக்கியின் வெளிப்புற பரிமாணங்கள்: 203 x 147 x 78 மிமீ, மற்றும் பெருகிவரும் துளை தூரம் 193 மிமீ. இது கிடைமட்டமாக நிறுவப்படலாம்
அல்லது செங்குத்தாக (செங்குத்து நிறுவல் பரிந்துரைக்கப்படுகிறது). நிறுவும் போது, ​​வெப்பச் சிதறலை எளிதாக்குவதற்கு உலோக அமைச்சரவைக்கு அருகில் இருக்க வேண்டும்.

அளவுரு அமைப்பு

LC2722D இயக்கியானது துணைப்பிரிவு   துல்லியம், மாறும் மின்னோட்டம், வடிகட்டி மற்றும் துடிப்பு அதிர்வெண் ஆகியவற்றை அமைக்க பத்து-பிட் DIP சுவிட்சைப் பயன்படுத்துகிறது, அவை பின்வருமாறு விரிவாக விவரிக்கப்பட்டுள்ளன:


வேலை செய்யும் தற்போதைய அமைப்பு

தற்போதைய SW1 SW2 SW3 SW4
1.2 ஆஃப் ஆஃப் ஆஃப் ஆஃப்
1.5 ஆஃப் ஆஃப் ஆஃப் அன்று
2.0 ஆஃப் ஆஃப் அன்று ஆஃப்
2.3 ஆஃப் ஆஃப் அன்று அன்று
2.5 ஆஃப் அன்று ஆஃப் ஆஃப்
3.0 ஆஃப் அன்று ஆஃப் அன்று
3.2 ஆஃப் அன்று அன்று ஆஃப்
3.6 ஆஃப் அன்று அன்று அன்று
4.0 அன்று ஆஃப் ஆஃப் ஆஃப்
4.5 அன்று ஆஃப் ஆஃப் அன்று
5.0 அன்று ஆஃப் அன்று ஆஃப்
5.3 அன்று ஆஃப் அன்று அன்று
5.8 அன்று அன்று ஆஃப் ஆஃப்
6.2 அன்று அன்று ஆஃப் அன்று
6.5 அன்று அன்று அன்று ஆஃப்
7.0 அன்று அன்று அன்று அன்று

நிறுவல் அளவு (அலகு: மிமீ)


மைக்ரோஸ்டெப் துணைப்பிரிவு அமைப்பு

உட்பிரிவு SW5 SW6 SW7 SW8
400 அன்று அன்று அன்று அன்று
500 அன்று அன்று அன்று ஆஃப்
600 அன்று அன்று ஆஃப் அன்று
800 அன்று அன்று ஆஃப் ஆஃப்
1000 அன்று ஆஃப் அன்று அன்று
1200 அன்று ஆஃப் அன்று ஆஃப்
2000 அன்று ஆஃப் ஆஃப் அன்று
3000 அன்று ஆஃப் ஆஃப் ஆஃப்
4000 ஆஃப் அன்று அன்று அன்று
5000 ஆஃப் அன்று அன்று ஆஃப்
6000 ஆஃப் அன்று ஆஃப் அன்று
10000 ஆஃப் அன்று ஆஃப் ஆஃப்
8000 ஆஃப் ஆஃப் அன்று அன்று
20000 ஆஃப் ஆஃப் அன்று ஆஃப்
30000 ஆஃப் ஆஃப் ஆஃப் அன்று
60000 ஆஃப் ஆஃப் ஆஃப் ஆஃப்
