ஸ்டெப்பர் மோட்டார்களுக்கான டிஜிட்டல் 4 ஃபேஸ் ஸ்டெப்பர் டிரைவர்

ஸ்டெப்பர் மோட்டார்களுக்கான LICHUAN® டிஜிட்டல் 4 கட்ட ஸ்டெப்பர் டிரைவர், சிறப்பியல்பு வடிவமைப்பு மற்றும் நடைமுறை செயல்திறன் மற்றும் போட்டி விலையைக் கொண்டுள்ளது, ஸ்டெப்பர் மோட்டார்களுக்கான டிஜிட்டல் 4 ஃபேஸ் ஸ்டெப்பர் டிரைவர் பற்றிய கூடுதல் தகவலுக்கு, தயவுசெய்து எங்களைத் தொடர்பு கொள்ளவும்.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

LICHUAN® என்பது சீனாவில் ஸ்டெப்பர் மோட்டார்ஸ் உற்பத்தியாளர்கள் மற்றும் சப்ளையர்களுக்கான டிஜிட்டல் 4 கட்ட ஸ்டெப்பர் டிரைவர் ஆகும், அவர்கள் ஸ்டெப்பர் மோட்டார்களுக்கான டிஜிட்டல் 4 ஃபேஸ் ஸ்டெப்பர் டிரைவரை மொத்தமாக விற்பனை செய்யலாம். நாங்கள் உங்களுக்கு தொழில்முறை சேவை மற்றும் சிறந்த விலையை வழங்க முடியும். ஸ்டெப்பர் மோட்டார்ஸ் தயாரிப்புகளுக்கான டிஜிட்டல் 4 ஃபேஸ் ஸ்டெப்பர் டிரைவரில் நீங்கள் ஆர்வமாக இருந்தால், தயவுசெய்து எங்களைத் தொடர்பு கொள்ளவும். மனசாட்சியின் விலை, அர்ப்பணிப்புள்ள சேவை என்று உறுதியான ஓய்வு தரத்தை நாங்கள் பின்பற்றுகிறோம்.

தயாரிப்பு அறிமுகம்

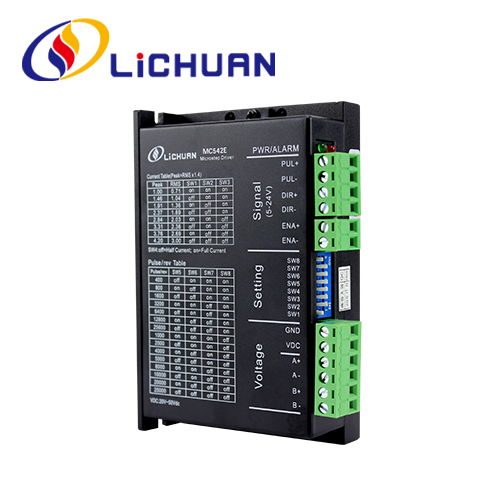

MC542E என்பது ஒரு புதிய தலைமுறை டிஜிட்டல் 2-ஃபேஸ் ஹைப்ரிட் ஸ்டெப்பிங் மோட்டார் டிரைவ் ஆகும், இது மேம்பட்ட கட்டுப்பாட்டு அல்காரிதம் கொண்ட டிஎஸ்பியை அடிப்படையாகக் கொண்டது. 128 க்குள் தன்னிச்சையான மைக்ரோஸ்டெப்பிங் மற்றும் மதிப்பிடப்பட்ட மின்னோட்டத்திற்குள் எந்த தற்போதைய மதிப்பையும் பயனர்களின் தேவைகளுக்கு ஏற்ப அமைக்கலாம். இதன் காரணமாக உள்ளே உள்ள மோட்டார் அளவுருக்களை தானாக அடையாளம் காணும் செயல்பாட்டை அதிகரிக்கிறது, வெவ்வேறு மோட்டார்களுக்கு தொடர்புடைய செயல்பாட்டு அளவுருக்கள் அமைக்கப்படலாம், இது மோட்டார்கள் சீராக இயங்கும். சிறிய சத்தத்துடன். இது 2-ஃபேஸ் Nema17, Nema23 ஹைப்ரிட் ஸ்டெப்பர் மோட்டார்களை ஓட்டுவதற்கு ஏற்றது.

MC542E அம்சங்கள்

● வழங்கல் மின்னழுத்தம்:20~50 VDC;
● வெளியீட்டு மின்னோட்டம்: 1.0 A~4.2 A;
● துடிப்பு உள்ளீடு அதிர்வெண்: 200KHz;
● 25,600 படிகள்/திருத்தம் வரை தேர்ந்தெடுக்கக்கூடிய 15 தீர்மானங்கள்;
● TTL இணக்கமான மற்றும் ஒளியியல் தனிமைப்படுத்தப்பட்ட உள்ளீடு;
● தூய-சினுசாய்டல் மின்னோட்டம் கட்டுப்பாட்டு தொழில்நுட்பம்;
● சுய சரிசெய்தல் தொழில்நுட்பம்;
● PUL/DIR மற்றும் CW/CCW முறைகளுக்கு ஆதரவு;
● குறுகிய மின்னழுத்தம், அதிக மின்னழுத்தம், அதிக மின்னோட்டப் பாதுகாப்புகள்; · தானியங்கு செயலற்ற மின்னோட்டம் குறைப்பு

தொழில்நுட்ப அளவுரு

● மின்னழுத்த உள்ளீடு வரம்பு: DC20V~40V
● அதிகபட்ச உச்ச மின்னோட்டம்: 4.2A
● துணைப்பிரிவு வரம்பு:200～25600ppr
● துடிப்பு வடிவம்: துடிப்பு + திசை
● இம்பல்ஸ் ரெஸ்பான்ஸ் அதிர்வெண்:0～200KHz
● மோட்டார் அளவுரு தானியங்கு-சரிப்படுத்தும் செயல்பாடு
● அதிக மின்னழுத்தம், அதிக மின்னோட்டம், சகிப்புத்தன்மைக்கு வெளியே கண்காணிப்பு பிழை போன்ற பாதுகாப்பு செயல்பாடுகளுடன்.

விண்ணப்பங்கள்

NEMA அளவு 17 முதல் 34 வரையிலான பரந்த அளவிலான ஸ்டெப்பிங் மோட்டார்களுக்கு ஏற்றது. X-Y அட்டவணைகள், வேலைப்பாடு இயந்திரங்கள், லேபிளிங் இயந்திரங்கள், லேசர் கட்டர்கள், பிக்-பிளேஸ் சாதனங்கள் மற்றும் பல போன்ற பல்வேறு வகையான இயந்திரங்களில் இதைப் பயன்படுத்தலாம். குறிப்பாக குறைந்த சத்தம், குறைந்த வெப்பம், அதிக வேகம் மற்றும் அதிக துல்லியத்துடன் தேவையான பயன்பாடுகளுக்கு ஏற்ப.

தொழில்நுட்ப அளவுரு

● மின்னழுத்த உள்ளீட்டு வரம்பு: DC20V～50V அதிகபட்ச உச்ச மின்னோட்டம்: 4.2A
● துணைப்பிரிவு வரம்பு:200～25600ppr
● துடிப்பு வடிவம்: துடிப்பு + திசை
● இம்பல்ஸ் ரெஸ்பான்ஸ் அதிர்வெண்:0～200KHz
● மோட்டார் அளவுரு தானியங்கு-சரிப்படுத்தும் செயல்பாடு
● மிகை மின்னழுத்தம், அதிக மின்னோட்டம், சகிப்புத்தன்மைக்கு வெளியே கண்காணிப்பு பிழை போன்ற பாதுகாப்பு செயல்பாடுகளுடன்.

சுற்றுச்சூழல் அளவுருக்கள்

● சேமிப்பக வெப்பநிலை:-20℃~65℃
● இயக்க வெப்பநிலை:0 ℃~50℃
● இயக்க ஈரப்பதம்:40～90%RH(ஒடுக்காதது)
● அதிர்வு அதிர்வெண்: 0.5G (4.9m/s2) 10Hz~ 55Hz (தொடர்ச்சியற்ற செயல்பாடு) க்கும் குறைவானது
● தூசி, எண்ணெய் கறை, அரிக்கும் வாயுக்கள், அதிக ஈரப்பதம் மற்றும் அதிக அதிர்வு உள்ள இடங்களைத் தவிர்க்கவும், மேலும் எரியக்கூடிய வாயு மற்றும் கடத்தும் தூசியைத் தடுக்கவும்

இயக்கி செயல்பாடு விளக்கம்

இயக்கி செயல்பாடு	வழிமுறைகள்
மைக்ரோஸ்டெப் உட்பிரிவு அமைப்பு	4 டயல் சுவிட்சுகள் SW5~SW8 மூலம் டிரைவருக்கு 15 மைக்ரோஸ்டெப் உட்பிரிவுகளை அமைக்கலாம். உட்பிரிவு அமைக்கும் போது டிரைவர் நிறுத்தப்படுவார். மைக்ரோஸ்டெப் துணைப்பிரிவு அமைப்புகளுக்கான இயக்கி குழு வழிமுறைகளைப் பார்க்கவும்
வெளியீட்டு மின்னோட்டம் அமைத்தல்	3 டயல் சுவிட்சுகள் SW1~SW3 மூலம் டிரைவருக்கு 8 வெளியீட்டு மின்னோட்டங்களை அமைக்கலாம். வெளியீட்டு நடப்பு அமைப்புகளுக்கான இயக்கி குழு வழிமுறைகளைப் பார்க்கவும்.
Automatic half -flow function	சுவிட்ச் SW4 மூலம் டிரைவருக்கு தானியங்கி அரை மின்னோட்ட செயல்பாட்டை அமைக்கலாம். OFF என்பது நிதானமான மின்னோட்டம் பாதியாக அமைக்கப்பட்டுள்ளது இயக்க மின்னோட்டம்; ON என்பது அமைதியான மின்னோட்டம் மற்றும் மாறும் மின்னோட்டம் ஒன்றுதான். மோட்டார் மற்றும் டிரைவரின் வெப்ப உற்பத்தியைக் குறைப்பதற்கும் நம்பகத்தன்மையை மேம்படுத்துவதற்கும் பொதுப் பயன்பாட்டிற்காக SW4 OFF ஆக அமைக்கப்படும். பல்ஸ் ரயில் நின்ற பிறகு சுமார் 0.3 வினாடிகள், தற்போதைய விருப்பம் தானாகவே 50% குறையும் (உண்மையான மதிப்பு 55%) மற்றும் கோட்பாட்டளவில், வெப்ப உற்பத்தி 65% குறைக்கும்.
சிக்னல் இடைமுகம்	PUL+ மற்றும் PUL- ஆகியவை துடிப்பு சமிக்ஞை கட்டுப்பாட்டின் நேர்மறை மற்றும் எதிர்மறை முனையங்கள்; DIR+ மற்றும் DIR- என்பது திசை சமிக்ஞையின் நேர்மறை மற்றும் எதிர்மறை முனையங்கள், ENA+ மற்றும் ENA- ஆகியவை இயக்க சமிக்ஞைகளின் நேர்மறை மற்றும் எதிர்மறை முனையங்கள்.
மோட்டார் இடைமுகம்	A+ மற்றும் A- ஸ்டெப்பர் மோட்டரின் A கட்ட முறுக்கின் நேர்மறை மற்றும் எதிர்மறை முனையங்களுடன் இணைக்கவும்; B+ மற்றும் B- நேர்மறை மற்றும் எதிர்மறை முனையங்களுடன் இணைக்கப்படும், A மற்றும் B கட்ட முறுக்குகள் மாறும்போது, இயக்கத்தின் திசை தலைகீழாக மாற்றப்படும்;
பவர் கனெக்டர்	DC மின்சாரம், செயல்பாட்டு உள்ளீடு மின்னழுத்த வரம்பு: 20V~50VDC, 36VDC செயல்பாட்டு மின்னழுத்தம் பரிந்துரைக்கப்படுகிறது, மின்சாரம் 100W ஐ விட அதிகமாக இருக்க வேண்டும்.
காட்டி ஒளி	டிரைவரில் 1 பச்சை நிற இண்டிகேட்டர் லைட் மற்றும் 1 சிவப்பு இண்டிகேட்டர் லைட் உள்ளது. பச்சை நிறமானது பவர் இன்டிகேட்டர் லைட், டிரைவரை மின்சார விநியோகத்துடன் இணைக்கும் போது அது ஒளிரும்; சிவப்பு நிறமானது தோல்வி காட்டி ஒளியாகும், அதிக மின்னழுத்தம் அல்லது அதிக மின்னோட்ட தோல்வி ஏற்படும் போது அது ஒளிரும். தோல்வி நீக்கப்பட்ட பிறகு சிவப்பு காட்டி விளக்கு அணைக்கப்படும். மின்சார விநியோகத்துடன் மீண்டும் இணைப்பதன் மூலமும், மீண்டும் பயன்படுத்துவதன் மூலமும் மட்டுமே ஓட்டுநரின் தோல்வியை நீக்க முடியும்.
நிறுவல் குறிப்புகள்	டிரைவரின் பரிமாணங்கள்: 117x78x34 மிமீ, துளைகளின் நிறுவல் சுருதி: 111 மிமீ. கிடைமட்ட மற்றும் செங்குத்து நிறுவல்கள் இரண்டையும் தேர்ந்தெடுக்கலாம் (செங்குத்து நிறுவல் பரிந்துரைக்கப்படுகிறது). வெப்பச் சிதறலுக்காக உலோகப் பெட்டிக்கு எதிராக இயக்கி நெருக்கமாக நிறுவப்பட வேண்டும்.

அளவுரு அமைப்பு

8-பிட் டயல் சுவிட்ச் மூலம் MC542E டிரைவருக்கு துணைப்பிரிவு துல்லியம், மாறும் மற்றும் அரை/முழு மின்னோட்டங்களை பின்வருமாறு அமைக்கலாம்:

வேலை செய்யும் தற்போதைய அமைப்பு

வெளியீடு உச்ச மின்னோட்டம்	வெளியீடு சராசரி மின்னோட்டம்	SW1	SW2	SW3
1.0A	0.71A	அன்று	அன்று	அன்று
1.46A	1.04A	ஆஃப்	அன்று	அன்று
1.91A	1.36A	அன்று	ஆஃப்	அன்று
2.37A	1.69A	ஆஃப்	ஆஃப்	அன்று
2.84A	2.03A	அன்று	அன்று	ஆஃப்
3.31A	2.36A	ஆஃப்	அன்று	ஆஃப்
3.76A	2.69A	அன்று	ஆஃப்	ஆஃப்
4.2A	3.0A	ஆஃப்	ஆஃப்	ஆஃப்

நிறுவல் அளவு (அலகு: மிமீ)

மைக்ரோஸ்டெப் துணைப்பிரிவு அமைப்பு

படிகள்/புரட்சி	SW5	SW6	SW7	SW8
இயல்புநிலை	அன்று	அன்று	அன்று	அன்று
400	ஆஃப்	அன்று	அன்று	அன்று
800	அன்று	ஆஃப்	அன்று	அன்று
1600	ஆஃப்	ஆஃப்	அன்று	அன்று
3200	அன்று	அன்று	ஆஃப்	அன்று
6400	ஆஃப்	அன்று	ஆஃப்	அன்று
12800	அன்று	ஆஃப்	ஆஃப்	அன்று
25600	ஆஃப்	ஆஃப்	ஆஃப்	அன்று
1000	அன்று	அன்று	அன்று	ஆஃப்
2000	ஆஃப்	அன்று	அன்று	ஆஃப்
4000	அன்று	ஆஃப்	அன்று	ஆஃப்
5000	ஆஃப்	ஆஃப்	அன்று	ஆஃப்
8000	அன்று	அன்று	ஆஃப்	ஆஃப்
10000	ஆஃப்	அன்று	ஆஃப்	ஆஃப்
20000	அன்று	ஆஃப்	ஆஃப்	ஆஃப்
25000	ஆஃப்	ஆஃப்	ஆஃப்	ஆஃப்
