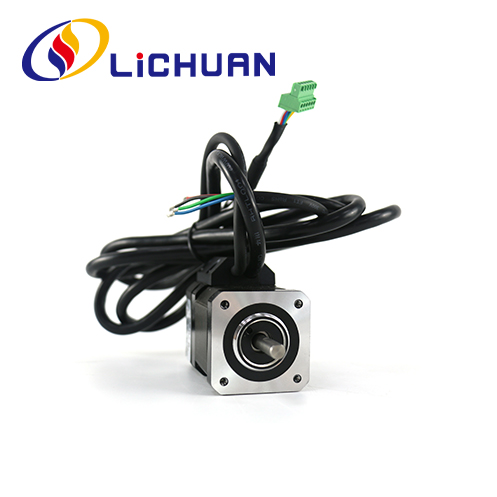

42 தொடர் நேமா 17 2 கட்ட மூடிய லூப் ஸ்டெப்பர் மோட்டார்

தள்ளுபடி S42 தொடர் Nema 17 2 கட்ட மூடப்பட்ட லூப் ஸ்டெப்பர் மோட்டாரை சீனாவில் தயாரிக்கப்பட்ட இலவச மாதிரியுடன் வாங்கவும். LICHUAN® is42 Series Nema 17 2 Phase Closed Loop Stepper Motor உற்பத்தியாளர் மற்றும் சீனாவில் சப்ளையர்.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

LICHUAN® உங்களை எங்கள் தொழிற்சாலையிலிருந்து 42 தொடர் Nema 17 2 கட்ட மூடிய லூப் ஸ்டெப்பர் மோட்டார் மொத்த விற்பனைக்கு அன்புடன் வரவேற்கிறோம். எங்கள் தயாரிப்புகள் CE சான்றளிக்கப்பட்டவை மற்றும் தற்போது பெரிய அளவிலான தொழிற்சாலை சரக்குகளைக் கொண்டுள்ளன. லிச்சுவான் தொழிற்சாலைக்கு 14 ஆண்டுகளுக்கும் மேலான உற்பத்தி அனுபவம் உள்ளது. நாங்கள் OEM&ODM ஐ ஆதரிக்கிறோம், நாங்கள் உங்களுக்கு நல்ல சேவை மற்றும் தொழிற்சாலை தள்ளுபடி விலைகளை வழங்குவோம். LICHUAN இல் சேர அதிகமான விநியோகஸ்தர்களை வரவேற்கிறோம்.

42 தொடர் Nema17 2 கட்ட மூடிய லூப் ஸ்டெப்பர் மோட்டார், உயர்தர மூலப்பொருட்களின் பயன்பாடு மற்றும் உயர்தர நிரந்தர காந்த சிலிக்கான் எஃகு, 1000-வரி உயர் துல்லிய குறியாக்கியுடன், திறந்த-லூப் ஸ்டெப்பர் மோட்டார் ஸ்டெப்பிங் சிக்கல்களை முற்றிலுமாக சமாளித்து, கணிசமாக மேம்படுத்துகிறது. மோட்டார் அதிவேக செயல்திறன், பாரம்பரிய படிப்படியான இயக்கி நிரல் மேம்படுத்தலை எளிதாக்க, சர்வோ மோட்டாருடன் ஒப்பிடும்போது செலவுக் குறைப்பு 50% க்கும் அதிகமாக குறைக்கப்பட்டது. மோட்டார் நீளம் 68mm ~ 79mm, முறுக்கு வரம்பு: 0.48N.m ~ 0.72N.m, மோட்டார் தண்டு விட்டம் 5mm அல்லது 6mm. 42 தொடர் Nema17 2 கட்ட மூடிய வளைய ஸ்டெப்பர் மோட்டார் 4 வகை இயக்கிக்கு பொருத்தமாக இருக்கும்:RS485. கேனோபன். ஈதர்கேட். துடிப்பு கட்டுப்பாட்டு இயக்கிகள்.

மின்சார செயல்திறன் அளவுருக்கள்

பொருள்	விவரக்குறிப்புகள்
படி கோணம் துல்லியம்	±5%(முழு படி)
எதிர்ப்புத் துல்லியம்	±10%(20℃)
தூண்டல் துல்லியம்	±20%(1KHZ)
வெப்பநிலை உயர்வு	80℃ அதிகபட்சம் (மதிப்பிடப்பட்ட நடப்பு, 2 கட்ட பவர் ஆன்)
சுற்றுப்புற வெப்பநிலை	-20℃~*50℃
காப்பு எதிர்ப்பு	100MQMin 500VDC
மின்கடத்தா வலிமை	500V ஏசி 1 நிமிடம்
அனுமதிக்கக்கூடிய ரேடியல் லோட்	0.02 மிமீ அதிகபட்சம். (450கிராம் சுமை)
அனுமதிக்கக்கூடிய த்ரஸ்ட் லோட்	0.08 மிமீ அதிகபட்சம். (450கிராம் சுமை)
ரேடியல் அதிகபட்ச சுமை	28N(20மிமீ ஃபிளாஞ்ச் மேற்பரப்பிலிருந்து)
ஷாஃப்ட் அதிகபட்ச சுமை	10N

தொடர்	படி கோணம்(")	நீளம் (மிமீ)	வைத்திருக்கும் முறுக்கு(N.m)	கட்டம் தற்போதைய(A)	சுழலும் மந்தநிலை (g.cm²)	எடை (கிலோ)	குறியாக்கி தீர்மானம் (PPR)
LC42H249	1.8	68	0.48	1.2	68	0.47	1000
LC42H261	1.8	79	0.72	1.2	102	0.60	1000

மேலே உள்ளவை பிரதிநிதி தயாரிப்புகள். தயாரிப்புகளை தனிப்பயனாக்கலாம்!

வடிவம் மற்றும் நிறுவல் அளவு (அலகு: மிமீ)

மோட்டார் தண்டு முறை

மாதிரி	தண்டு விட்டம்(மிமீ)	தண்டு நீட்டிப்பு(மிமீ)	தண்டு நீளம்(மிமீ)
LC42H249	φ5 அல்லது φ6	டி-கட் 0.5 x 15	24
LC42H261	φ5 அல்லது φ6	டி-கட் 0.5 x15	24

மோட்டார் வயரிங் வரைபடம்

மோட்டார் வயர் நிறங்கள்

குறியாக்கியின் வரையறைகள் முன்னணி நிறங்கள்

1	மஞ்சள்	EB+
2	பச்சை	EB-
3	கருப்பு	EA+
4	நீலம்	EA-
5	சிவப்பு	+5VCC
6	வெள்ளை	EGND

குறிப்புகள்

1. இணைக்கும் போது கட்டங்கள் சரியாக இணைக்கப்பட வேண்டும்
மோட்டார் மற்றும் டிரைவர்.
2. வெவ்வேறு ஓட்டுநர் நிலைமைகளின் கீழ் மோட்டார் வெளிப்படையான வெப்ப உருவாக்கம் ஏற்படலாம். இயக்கத்தின் போது மோட்டாரின் மேற்பரப்பு வெப்பநிலை 85 ℃ ஐ விட அதிகமாக இருக்க அனுமதிக்கப்படுகிறது.
3.மோட்டார் மோட்டாரின் முன் அட்டையில் நிறுவல் ராபெட் மூலம் நிலைநிறுத்தப்பட வேண்டும், பிழை பொருத்தத்தில் கவனம் செலுத்தப்பட வேண்டும், மேலும் மோட்டார் தண்டுக்கும் சுமைக்கும் இடையே உள்ள செறிவு கண்டிப்பாகக் கட்டுப்படுத்தப்படும்.

விண்ணப்ப வயரிங் வரைபடம்

ஒரு முழுமையான steppr மோட்டார் கட்டுப்பாட்டு அமைப்பில் கீழே காட்டப்பட்டுள்ள தயாரிப்பு இருக்க வேண்டும்

தயாரிப்பு பேக்கேஜிங்

லிச்சுவான் தொழிற்சாலை தயாரிப்பு தயாரிப்பு இயந்திரம்

செதுக்கும் இயந்திரம்
பூச்சு உபகரணங்கள்
ஃபைபர் லேஸ்டர் குறிக்கும் இயந்திரம்
திருகு இயந்திரம்
சோதனை இயந்திரம்
UV பிரிண்டர்

தானியங்கி சாலிடரிங் இயந்திரம்
முறுக்கு சோதனை இயந்திரத்தை வைத்திருத்தல்
திருகு இயந்திரம்
ஆசிலோகிராஃப் இயந்திரம்

தொழில் பயன்பாடுகள்

ரோபோ கை
லேசர் வெட்டும் இயந்திரம்
3டி பிரிண்டிங்
CNC இயந்திரம்
தானியங்கி உறுதிமொழி
வேலைப்பாடு இயந்திரம்
