உயர் செயல்திறன் 3 கட்ட ஸ்டெப்பர் மோட்டார் டிரைவர்

சீன உற்பத்தியாளர் LICHUAN® மூலம் உயர்தர உயர் செயல்திறன் 3 கட்ட ஸ்டெப்பர் மோட்டார் டிரைவர் வழங்கப்படுகிறது. அதிக செயல்திறன் கொண்ட 3 கட்ட ஸ்டெப்பர் மோட்டார் டிரைவரை நேரடியாக குறைந்த விலையில் உயர் தரத்தில் வாங்கவும்.

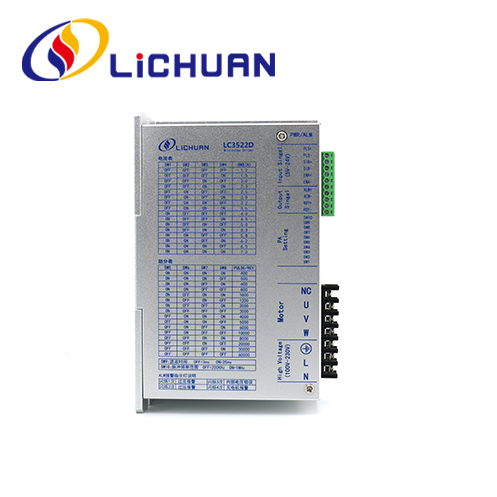

LC3522D என்பது டிஎஸ்பி கட்டுப்பாட்டின் அடிப்படையில் வடிவமைக்கப்பட்ட மூன்று-கட்ட ஹைப்ரிட் ஸ்டெப் மோட்டார் டிரைவ் ஆகும். இது ஒரு புதிய தலைமுறை டிஜிட்டல் ஸ்டெப் மோட்டார் டிரைவ் ஆகும், இது மேம்பட்ட டிஎஸ்பி கன்ட்ரோல் சிப் மற்றும் மூன்று-கட்ட இன்வெர்ட்டர் டிரைவ் மாட்யூலைக் கொண்டுள்ளது. டிரைவ் மின்னழுத்தம் AC185~300V ஆகும், இது பல்வேறு வகையான மூன்று-கட்ட ஹைப்ரிட் ஸ்டெப் மோட்டார்கள் 7.0Aக்குக் கீழே உள்ள மின்னோட்டத்திற்கும், 86~110mm க்குள் வெளிப்புற விட்டத்திற்கும் உட்பட்டது. இயக்ககத்தின் உள் சுற்று சர்வோ கட்டுப்பாட்டுக் கொள்கையின் அடிப்படையில் இருப்பதைப் போன்றது. இந்த சுற்று மோட்டாரை சீராக இயங்கச் செய்து சத்தத்தை வெகுவாகக் குறைக்கும். அதிக வேகத்தில், மோட்டார் முறுக்கு இரண்டு-கட்ட மற்றும் ஐந்து-கட்ட கலப்பின படி மோட்டார்கள் விட அதிகமாக உள்ளது. பொருத்துதல் துல்லியம் அதிகபட்சம் 60,000 படிகள்/r அடையலாம். இந்த தயாரிப்பு வேலைப்பாடு இயந்திரங்கள், நடுத்தர அளவிலான CNC இயந்திர கருவிகள், கணினி எம்பிராய்டரி இயந்திரங்கள், பேக்கேஜிங் இயந்திரங்கள் மற்றும் உயர் தெளிவுத்திறன் கொண்ட பெரிய மற்றும் நடுத்தர அளவிலான CNC உபகரணங்களில் பரவலாகப் பயன்படுத்தப்படுகிறது.

● மின்னழுத்த உள்ளீடு வரம்பு: AC185V~300V
● அதிகபட்சம். உச்ச மின்னோட்டம்: 7.0A
● துணைப்பிரிவு வரம்பு: 400~60000ppr
● துடிப்பு வடிவம்: துடிப்பு + திசை / இரட்டை துடிப்பு
● துடிப்பு மறுமொழி அதிர்வெண்:0~200KHz
● துடிப்பு 1.5 வினாடிகளுக்கு நிற்கும் போது, ​​மின்னழுத்தம், ஓவர் கரண்ட் மற்றும் டிராக்கிங்கர் மற்றும் சகிப்புத்தன்மைக்கு வெளியே பாதுகாப்பு செயல்பாடுகள் போன்றவற்றுடன் வழங்கப்பட்ட செட் மதிப்பில் பாதியாக சுருள் மின்னோட்டம் தானாகவே குறைக்கப்படும்.

● துடிப்பு உள்ளீடு 3 வினாடிகளுக்கு மேல் நிறுத்தப்படும் போது, ​​இயக்கி தானாகவே மோட்டார் கட்டத்தைச் சேமிக்கும், மேலும் மீண்டும் இயக்கப்பட்ட பிறகு தானாகவே கட்டத்தை மீட்டெடுக்கும் அல்லது WF சமிக்ஞை படிப்படியாக மேம்படுத்தப்பட்ட இயக்க சூழல் மற்றும் அளவுருக்கள்
● சேமிப்பக வெப்பநிலை: -20°C~65°C;
● இயக்க வெப்பநிலை: 0°C~50°C
● இயக்க ஈரப்பதம்: 40 ~ 90%RH (ஒடுக்கம் இல்லாமல்);
● அதிர்வு அதிர்வெண்: < 0.5G (4.9m/s2), 10~60 Hz (தொடர்ச்சியற்ற செயல்பாடு).
● தூசி, எண்ணெய் கறை, அரிக்கும் வாயுக்கள், அதிக ஈரப்பதம் மற்றும் அதிர்வு ஆகியவற்றைத் தவிர்க்க வேண்டும். எரியக்கூடிய வாயுக்கள் மற்றும் கடத்தும் தூசி ஆகியவை தடை செய்யப்பட வேண்டும்.

முக்கிய பயன்பாடுகள்: மின்னணு செயலாக்கம் மற்றும் கண்டறிதல், குறைக்கடத்தி பேக்கேஜிங், லேசர் கட்டிங் மற்றும் வெல்டிங், லேசர் போட்டோடைப்செட்டிங், பேக்கேஜிங் இயந்திரங்கள், வேலைப்பாடு இயந்திரங்கள், குறிப்பான்கள், வெட்டிகள், ஆடை வரைவிகள், நடுத்தர அளவிலான CNC இயந்திரம் போன்ற பல்வேறு இயக்கக் கட்டுப்பாட்டு துறைகளில் தானியங்கி உபகரணங்கள் மற்றும் கருவிகளுக்கு ஏற்றது. கருவிகள், தானியங்கி அசெம்பிளி உபகரணங்கள் மற்றும் உயர் தெளிவுத்திறன் கொண்ட பெரிய மற்றும் நடுத்தர அளவிலான CNC உபகரணங்கள்.

● சேமிப்பக வெப்பநிலை:-20°C～65℃
● இயக்க வெப்பநிலை:0° ℃~50℃
● இயக்க ஈரப்பதம்:40～90%RH(ஒடுக்காதது)
● அதிர்வு அதிர்வெண்: 0.5G (4.9m/s2)10Hz~ 55Hz க்கும் குறைவானது (தொடர்ச்சியற்ற செயல்பாடு)
● தூசி, எண்ணெய் கறை, அரிக்கும் வாயுக்கள், அதிக ஈரப்பதம் மற்றும் அதிக அதிர்வு உள்ள இடங்களைத் தவிர்க்கவும், மேலும் எரியக்கூடிய வாயு மற்றும் கடத்தும் தூசியைத் தடுக்கவும்

மின்னழுத்த உள்ளீடு வரம்பு: AC180V～230V
அதிகபட்ச உச்ச மின்னோட்டம்: 7.0A
துணைப்பிரிவு வரம்பு:400-60,000ppr
துடிப்பு வடிவம்: துடிப்பு + திசை, இரட்டை துடிப்பு
உந்துவிசை பதில் அதிர்வெண்: 0-200KHz
● துடிப்பு 1.5S க்கு நிற்கிறது, மேலும் சுருள் மின்னோட்டம் தானாகவே செட் மதிப்பில் பாதியாகக் குறைக்கப்படும்
● இது ஓவர்வோல்டேஜ், ஓவர் கரண்ட் மற்றும் மோட்டார் சம பாதுகாப்பு இல்லாத செயல்பாடுகளைக் கொண்டுள்ளது.
● கட்ட நினைவக செயல்பாடு: துடிப்பு உள்ளீடு 3 வினாடிகளுக்கு மேல் நிறுத்தப்படும் போது, ​​இயக்கி தானாகவே தற்போதைய மோட்டார் கட்டத்தை நினைவில் கொள்கிறது, மேலும் மின்சாரம் மீண்டும் இயக்கப்படும்போது அல்லது ENA சிக்னல் குறைந்த அளவிலிருந்து உயர்வாக மாறும்போது தானாகவே கட்டத்தை மீட்டெடுக்கும்.

இயக்கியின் இயக்க மின்னோட்டம் SW1-SW4 டெர்மினல்களால் அமைக்கப்படுகிறது, மேலும் இயக்க மின்னோட்டம் இயல்பான இயக்க வெளியீட்டு மின்னோட்ட அமைப்பு சுவிட்ச் ஆகும் (விவரங்களுக்கு கீழே உள்ள அட்டவணையைப் பார்க்கவும்)

1. உள்ளீட்டு மின்னழுத்தம் 220V AC ஐ விட அதிகமாக இருக்கக்கூடாது;
2. உள்ளீட்டு கட்டுப்பாட்டு சமிக்ஞை நிலை 5V அல்லது 24V ஆகும்.
3. உள்ளீட்டு துடிப்பு சமிக்ஞையின் வீழ்ச்சி விளிம்பு பயனுள்ளதாக இருக்கும்;
4. டிரைவரின் வெப்பநிலை 80 டிகிரிக்கு மேல் இருக்கும்போது, ​​டிரைவ் நிறுத்தப்படும், 50 டிகிரி செல்சியஸ் வரை வெப்பநிலை குறையும் வரை தோல்வி காட்டி ALM ஒளிரும். மறுதொடக்கம் செய்யப்பட்ட பிறகு மீண்டும் இயக்கவும். அதிக வெப்ப பாதுகாப்பு ஏற்படும் போது ரேடியேட்டர் நிறுவப்பட வேண்டும்.
5.ஓவர்-கரன்ட் (லோட் ஷார்ட் சர்க்யூட்) தோல்வி காட்டி ஒளி ALM ஒளிர்கிறது, வயரிங் மற்றும் மோட்டாரின் பிற ஷார்ட் சர்க்யூட் தோல்விகள் சரிபார்க்கப்பட வேண்டும், தோல்வி நீக்கப்பட்ட பிறகு, மீட்டமைக்க மீண்டும் இயக்கப்படும்.
6.மோட்டார் ஃபெயிலியர் இன்டிகேட்டர் லைட் ALM ஒளிரவில்லை, மோட்டாரின் வயரிங் சரிபார்க்கப்பட வேண்டும், தோல்வியை நீக்கிய பிறகு, மீட்டெடுக்க மீண்டும் பவர் ஆன் செய்ய வேண்டும்.
