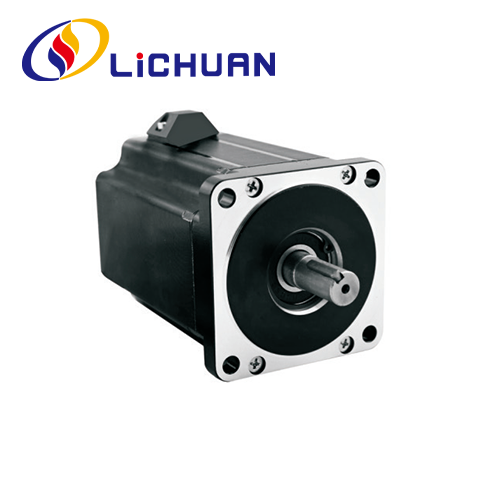

மொத்த தர தள்ளுபடி 86 தொடர் 3 கட்ட நேமா 34 ஹைபர்ட் ஸ்டெப்பர் மோட்டார். LICHUAN® என்பது சீனாவில் 86 தொடர் 3 நிலை Nema 34 Hybird Stepper மோட்டார் உற்பத்தியாளர் மற்றும் சப்ளையர் ஆகும்.
பொருள் | விவரக்குறிப்புகள் |
படி கோணம் துல்லியம் | ±5%(முழு படி) |
எதிர்ப்புத் துல்லியம் | ±10%(20℃) |
தூண்டல் துல்லியம் | ±20%(1KHZ) |
வெப்பநிலை உயர்வு | 80°C அதிகபட்சம் (மதிப்பீடு நடப்பு, 2 கட்ட பவர் ஆன்) |
சுற்றுப்புற வெப்பநிலை | -20℃~* 50℃ |
காப்பு எதிர்ப்பு | 100MQMin 500VDC |
மின்கடத்தா வலிமை | 500V ஏசி 1 நிமிடம் |
அனுமதிக்கக்கூடிய ரேடியல் லோட் | 0.02மிமீ அதிகபட்சம். (450கிலோட்) |
அனுமதிக்கக்கூடிய த்ரஸ்ட் லோட் | 0.08மிமீ அதிகபட்சம். (450கிலோட்) |
ரேடியல் அதிகபட்ச சுமை | 130N(20மிமீ ஃபிளாஞ்ச் மேற்பரப்பிலிருந்து) |
ஷாஃப்ட் அதிகபட்ச சுமை | 30N |
தொடர் | படி கோணம்(") |
மோட்டார் நீளம்(மிமீ) |
வைத்திருக்கும் முறுக்கு(N.m) |
மதிப்பிடப்பட்டது தற்போதைய(A) |
ரோட்டார் மந்தநிலை (g.cm²) |
கட்டம் எதிர்ப்பு(கே) |
கட்டம் தூண்டல்(mH) |
பொருந்திய டிரைவர் | வழி நடத்து கம்பி(எண்) |
மோட்டார் எடை (கிலோ) |
LC86HS376 | 1.2 | 76 | 3.0 | 3.0 | 1320 | 0.5 | 0.9 | 3MC580 | 3 | 2.0 |
LC86HS398-H | 1.2 | 98 | 4.0 | 2.0 | 2400 | 4.6 | 14.6 | LC3722A | 3 | 3.0 |
LC86HS398 | 1.2 | 98 | 4.0 | 5.8 | 2400 | 0.7 | 1.5 | 3MC580 | 3 | 3.0 |
LC86HS3114-H | 1.2 | 114 | 6.0 | 3.0 | 3480 | 2.0 | 8.0 | LC3722A | 3 | 4.0 |
LC86HS3114 | 1.2 | 114 | 6.0 | 5.8 | 3480 | 0.9 | 2.17 | 3MC580 | 3 | 4.0 |
LC86HS3129-H | 1.2 | 129 | 8.5 | 5.0 | 3900 | 1.08 | 6.5 | LC3722A | 3 | 4.6 |
LC86HS3156-H | 1.2 | 156 | 10 | 5.0 | 4600 | 1.29 | 8.8 | LC3722A | 3 | 5.2 |
மாதிரி | தண்டு விட்டம்(மிமீ) |
தண்டு நீட்டிப்பு(மிமீ) |
தண்டு நீளம்(மிமீ) |
LC86HS376 | f14 | வழிப்பாதை 4x20 | 35 |
LC86HS398-H | f12 | வழிப்பாதை 4x20 | 30 |
LC86HS398 | f12 | வழிப்பாதை 4x20 | 30 |
LC86HS3114-H | f14 | வழிப்பாதை 5x25 | 35 |
LC86HS3114 | f14 | வழிப்பாதை 5x25 | 35 |
LC86HS3129-H | f14 | திறவுகோல் 5 x25 | 32 |
LC86HS3156-H | f14 | திறவுகோல் 5x 25 | 35 |
|
|||
மோட்டார் வைரின் வரைபடம் |
