துல்லியமான கட்டுப்பாட்டுக்காக மூடப்பட்ட லூப் ஸ்டெப்பர் மோட்டார் டிரைவர்

கையிருப்பில் துல்லியமான கட்டுப்பாட்டிற்காக சீனா தொழிற்சாலை மூடப்பட்ட லூப் ஸ்டெப்பர் மோட்டார் டிரைவர். LICHUAN® என்பது சீனாவில் துல்லியமான கட்டுப்பாட்டு உற்பத்தியாளர் மற்றும் சப்ளையருக்கான க்ளோஸ்டு லூப் ஸ்டெப்பர் மோட்டார் டிரைவர் ஆகும்.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

LICHUAN® எங்கள் தொழிற்சாலையில் இருந்து துல்லியமான கட்டுப்பாட்டிற்காக மூடிய லூப் ஸ்டெப்பர் மோட்டார் டிரைவரை மொத்தமாக விற்பனை செய்ய உங்களை அன்புடன் வரவேற்கிறோம். எங்கள் தயாரிப்புகள் CE சான்றளிக்கப்பட்டவை மற்றும் தற்போது பெரிய அளவிலான தொழிற்சாலை சரக்குகளைக் கொண்டுள்ளன. லிச்சுவான் தொழிற்சாலைக்கு 15 ஆண்டுகளுக்கும் மேலான உற்பத்தி அனுபவம் உள்ளது. நாங்கள் OEM&ODM ஐ ஆதரிக்கிறோம், நாங்கள் உங்களுக்கு நல்ல சேவை மற்றும் தொழிற்சாலை தள்ளுபடி விலைகளை வழங்குவோம். LICHUAN இல் சேர அதிகமான விநியோகஸ்தர்களை வரவேற்கிறோம்.

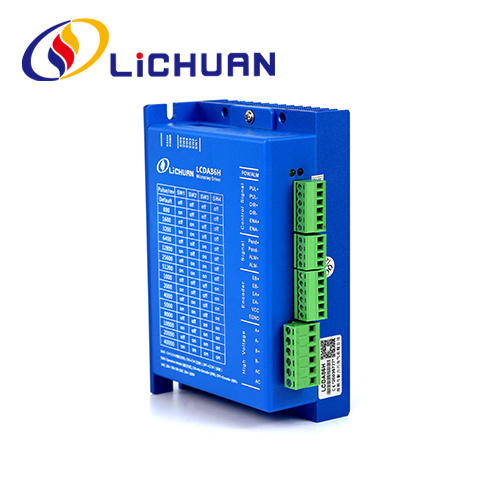

LCDA86H சமீபத்திய சிறப்பு மோட்டார் கட்டுப்பாட்டு DSP சிப் மற்றும் வெக்டர் மூடிய வளைய கட்டுப்பாட்டு தொழில்நுட்பத்தை ஏற்றுக்கொள்கிறது, ஓபன் லூப் ஸ்டெப்பர் மோட்டருக்கான ஸ்டெப் மிஸ்ஸிங் சிக்கல்களை முழுவதுமாக தீர்க்கிறது, ஓப்பன் லூப் ஸ்டெப்பர் மோட்டருக்கான ஸ்டெப் மிஸ்ஸிங் சிக்கல்களை முழுமையாக தீர்க்கிறது, அதிக வேகத்தில் மோட்டார் செயல்திறனை வெளிப்படையாக மேம்படுத்துகிறது, வெப்ப உற்பத்தியைக் குறைக்கிறது
மற்றும் மோட்டார் அதிர்வு, செயலாக்க வேகம் மற்றும் இயந்திரத்தின் துல்லியம் அதிகரிக்கிறது, சக்தி குறைகிறது நுகர்வு, 2 கட்ட Nema34 மூடப்பட்ட லூப் மோட்டார்களுக்கு பொருந்தும், ஸ்டெப்பர் மற்றும் சர்வோ நன்மைகள் இரண்டையும் கொண்டுள்ளது, சந்தையில் உள்ள சர்வோ அமைப்புகளை விட 50% மலிவானது மற்றும் வாடிக்கையாளர்களுக்கு உகந்த மேம்படுத்தும் ஸ்டெப்பர் திட்டம்.

LCDA86H அம்சங்கள்

● மின்னழுத்த உள்ளீட்டு வரம்பு: DC30V~100V / AC20V~70V
● அதிகபட்ச உச்ச மின்னோட்டம்: 6A
● துணைப்பிரிவு வரம்பு: இயல்புநிலை 4000/rev, எந்த துணைப்பிரிவும் (200~51200) இருக்கலாம்
● பிழைத்திருத்த பேனல் மூலம் அமைக்கப்பட்டது.
● துடிப்பு வரம்பு அதிர்வெண்: 200KHZ
● சமிக்ஞை உள்ளீடு: துடிப்பு, திசை மற்றும் சமிக்ஞைகளை இயக்கு
● அவுட்புட் சிக்னல்: இன்-ப்ளேஸ் சிக்னல் மற்றும் தோல்வி அவுட்புட் சிக்னல், முழு மோட்டார் குறியாக்கி
● கருத்து: AB வேறுபாடு உள்ளீடு.
● அதிக மின்னழுத்தம், அதிக மின்னோட்டம், கண்காணிப்பு பிழை மற்றும் பிழை பாதுகாப்பு செயல்பாடுகள்.
● க்ளோஸ்டு லூப் வெக்டார் கண்ட்ரோல், அதிவேக மற்றும் பெரிய முறுக்கு வெளியீட்டை உறுதி செய்கிறது மற்றும் மோட்டாரில் எந்த படியும் இல்லை.

பயன்பாட்டுத் தொழில்

பல்வேறு சிறிய மற்றும் நடுத்தர அளவிலான தன்னியக்க சாதனங்கள் மற்றும் சாதனங்களுக்கு விண்ணப்பிக்கவும்: வேலைப்பாடு இயந்திரம், கம்பி அலங்கரிக்கும் இயந்திரம், குறிக்கும் இயந்திரம், வெட்டும் இயந்திரம், லேசர் இயந்திரம், சதி கருவி, மருத்துவ உபகரணங்கள், CNC, தானியங்கி அசெம்பிளி கருவிகள், மின்னணு செயலாக்க உபகரணங்கள் மற்றும் பல. குறைந்த இரைச்சல் மற்றும் அதிவேக உபகரணங்களுக்கான சிறந்த பயன்பாட்டு விளைவுகள்.

மின்சார குறியீடுகள்

அளவுரு	LCDA86G
அளவுரு	குறைந்தபட்சம்	வகை	அதிகபட்சம்	அலகு
அதிகபட்ச உச்ச மின்னோட்டம்			6	A
உள்ளீடு வழங்கல் மின்னழுத்தம்	24	60	70	VDC/VAC
தர்க்க உள்ளீடு தற்போதைய	7	10	16	எம்.ஏ
துடிப்பு அதிர்வெண்		200	500	KHZ

இடைமுக வரையறை

(1) மோட்டார் மற்றும் பவர் சப்ளை உள்ளீட்டு இடைமுகம்

சின்னம்	பெயர்	விளக்கம்
A+	A கட்ட மோட்டார் முறுக்கு இன் பாசிட்டிவ் டெர்மினல்
-	A கட்ட மோட்டார் முறுக்கு நெகடிவ் டெர்மினல்
பி+	பாசிட்டிவ் டெர்மினல் பி ஃபேஸ் மோட்டார் வைண்டிங்
-	பி பேஸ் மோட்டார் முறுக்கு நெகடிவ் டெர்மினல்
ஏசி	பவர் வழங்கல் இணைப்பு முனையம்	VDC:30V-100V VAC: 20V-70V
ஏசி	பவர் வழங்கல் இணைப்பு முனையம்	VDC:30V-100V VAC: 20V-70V

(2) குறியாக்கியின் சிக்னல் உள்ளீடு போர்ட் (எல்சிடிஏ86எச் குறியாக்கிக்கு 6பின் பச்சை முனையம் ஏற்றுக்கொள்ளப்பட்டது, பின் வரையறை பின்வருமாறு)

சின்னம்	பெயர்
EB+	மோட்டார் குறியாக்கியின் பி கட்ட நேர்மறை உள்ளீடு
EB-	B கட்டம் எதிர்மறை உள்ளீடு மோட்டார் என்கோடர்
EA+	மோட்டார் குறியாக்கியின் ஒரு கட்டம் நேர்மறை உள்ளீடு
EA-	ஒரு கட்ட எதிர்மறை உள்ளீடு மோட்டார் குறியாக்கி
வி.சி.சி	குறியாக்கி பவர் சப்ளை
EGND	என்கோடர் பவர் கிரவுண்ட்

(3) கட்டுப்பாட்டு சிக்னல் போர்ட்

பெயர்	விளக்கம்
PUL+	துடிப்பு உள்ளீடு சிக்னல்: * பல்ஸ் செல்லுபடியாகும்; நம்பகத்தன்மையுடன் துடிப்பு சமிக்ஞைக்கு பதிலளிக்கும் வகையில், துடிப்பு அகலம் 2.5μs ஐ விட அதிகமாக இருக்க வேண்டும். 5V-24V சிக்னல்களுடன் இணக்கமானது, எந்த தொடர் எதிர்ப்பு தான்ஸ்
PUL-
DIR+	திசை உள்ளீடு சிக்னல்: மோட்டார் திசையை உயர்/குறைந்த நிலை சிக்னல் மூலம் மாற்றவும், திசை சிக்னல் குறைந்தது Sus நிறுவப்பட்ட துடிப்பு சிக்னலுக்கு முன் நிறுவப்பட்டிருக்க வேண்டும். 5V-24V சிக்னல்களுடன் இணக்கமானது, தொடர் எதிர்ப்பு தேவையில்லை.
DIR-
இது+	கட்டுப்பாட்டு சிக்னலை இயக்கு, இந்த உள்ளீட்டு சமிக்ஞை இயக்கி வெளியீட்டை இயக்க அல்லது முடக்கப் பயன்படுகிறது. இந்தச் செயல்பாடு தேவைப்படாதபோது, முனைய டெர்மினல் தேவை இல்லை போது . 5V-24V சிக்னல்களுடன் இணக்கமானது, தொடர் எதிர்ப்பு தேவையில்லை.
இது-
பென்ட்+	பாசிடிவ் டெர்மினல் பினிஷ் சிக்னல்
நிலுவையில் -	நெகடிவ் டெர்மினல் நிறுத்த முடிவு சமிக்ஞை
ALM+	பாசிட்டிவ் டெர்மினல் அலார வெளியீடு
ALM-	பாசிட்டிவ் டெர்மினல் அலார வெளியீடு

லிச்சுவான் தொழிற்சாலை தயாரிப்பு தயாரிப்பு இயந்திரம்

செதுக்கும் இயந்திரம்
பூச்சு உபகரணங்கள்
ஃபைபர் லேஸ்டர் குறிக்கும் இயந்திரம்
திருகு இயந்திரம்
சோதனை இயந்திரம்
UV பிரிண்டர்

தானியங்கி சாலிடரிங் இயந்திரம்
முறுக்கு சோதனை இயந்திரத்தை வைத்திருத்தல்
திருகு இயந்திரம்
ஆசிலோகிராஃப் இயந்திரம்

தொழில் பயன்பாடுகள்

ரோபோ கை
லேசர் வெட்டும் இயந்திரம்
3டி பிரிண்டிங்
CNC இயந்திரம்
தானியங்கி உறுதிமொழி
வேலைப்பாடு இயந்திரம்
